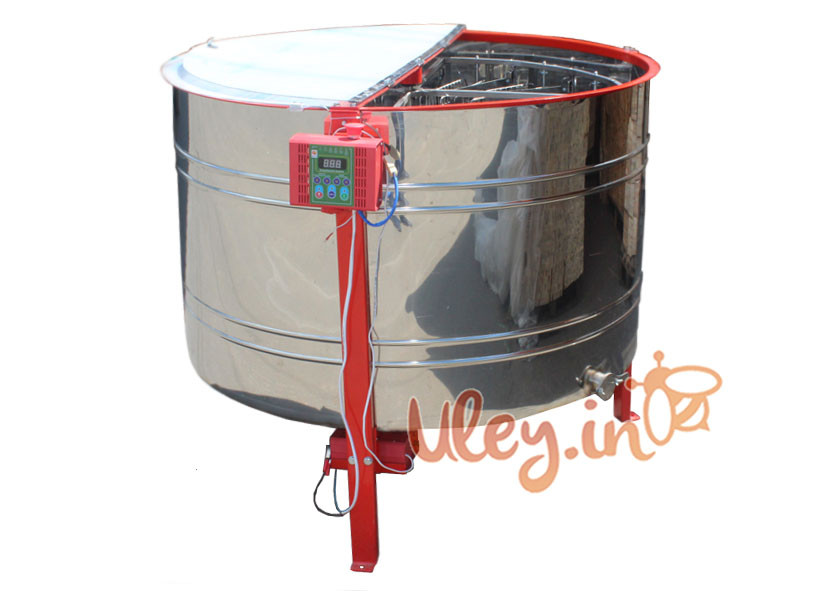

16-ти рамкова «ЄВРО» Медогонка з поворотом касет, нержавіюча (ротор Н/Ж, з кришкою) під рамку «ДАДАН» РЕМ

/

16-ти рамкова «ЄВРО» Медогонка з поворотом касет, нержавіюча (ротор Н/Ж, з кришкою) під рамку «ДАДАН»

Медогонка автоматична на 16 рамок «Даддан», блок управління «ЄВРО».

Особливістю даної медогонки є конструкція ротора. Він має розділові пластини. Касети при обертанні ротора на вигляді зверху не прилягають до обідді ротора, а до розділовим пластин, які в свою чергу спираються на касети. Таким чином в тому ж діаметрі бака поміщається більше число касет. Невеликий «недоворот» касет сприяє кращій викачування меду, так як соти теж розташовані під невеликим кутом до горизонту. Медогонка складається з бака з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча, блоку управління і зливного крана в кількості двох штук виконаних з нержавіючої сталі.

Бак медогонки виготовлений з нержавіючої харчової сталі марки AISI 304 товщиною 0,8 мм

Корпус ротора – з профільної труби 15х15 мм, Матеріал деталей, що стикаються з медом – антикорозійна сталь, що допускається для контакту з продуктами харчування.

Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Живлення електродвигуна – 24 В постійного струму, може здійснюватися від мережі змінного струму 220 В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12 Ст.

Потужність електродвигуна – 300 Вт. Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центра і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними кнопками на блоці управління. Медогонка може працювати в ручному режимі або в автоматичному.

Увага!:  При роботі від мережі 220 В для запобігання випадкового короткого замикання і виходу з ладу запобіжника необхідно від'єднати проводи від висновків підключення 24 В(при роботі від мережі 220 В до даних висновків підведено 24 В ).

Робота медогонки в ручному режимі (РВ)

Швидкість, напрямок і час обертання в цьому режимі виставляються на пульті блоку керування вручну за допомогою відповідних кнопок. Після закінчення обертання в одну із сторін, або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, включення реверсу або вхід в меню програмування.

Вказівка: при роботі медогонки треба дотримувати всі правила проведення робіт по відкачці меду, а саме: частина  меду з одного боку сот треба відкачувати на повільних обертах, решту – на швидких. Напрям обертання ротора – вперед нижньою планкою рамки.

 По мірі накопичення мед зливають через кран в тару.

Характеристика ручного режиму
Діапазон обертів/хв. 50....160
Час роботи, хв 0...5
Напрям обертання Вперед/Назад

Увага!
1. Змінювати напрямок обертання (натискати кнопку «Вперед/Назад») до повної зупинки ротора неприпустимо. Це може спричинити перевантаження двигуна і призвести до виходу його з ладу.

2. При виборі ручного режиму необхідно починати з  середніх оборотів (не з максимальних).

3. При використанні в якості джерела живлення генератора напруги обов'язково включити в ланцюг додаткове навантаження (мінімальна навантаження вказується в паспорті генератора).

                                                   Основні технічні дані:

Струм живлення електродвигуна, В — постійний, 24

Потужність електродвигуна, Вт — 300

Кількість програм управління — 6+ручний режим

Продуктивність, рамок/год (за програмою Р5, при часу на завантаження-вивантаження ~ 1 хв) — 170

Маса не більше, 120 кг

Обсяг меду, нагромаджений в медогонці між його обов'язковими сливами (рівень нижніх спиць ротора),120 л

Робота медогонки в автоматичному режимі

Для роботи медогонки в автоматичному режимі необхідно  вибрати на пульті керування одну з програм    (Р1;Р2; Р3; Р4; Р5; Р6). Швидкості обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, провадиться витримка 22 сек.

Характеристики автоматичного режиму

Програма 1: -напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.

                                -направление вращения, назад: 110 об/мин, время работы 1,5 мин.

                                -направление вращения, вперед 110 об/мин, время работы 1,5 мин.

Программа 2: -направление вращения, вперед: 80 об/мин, время работы 1,5 мин.

                                 -направление вращения, назад: 130 об/мин, время работы 1,5 мин.

                                 -направление вращения, вперед 130 об/мин, время работы 1,5 мин.

Программа 3: -направление вращения, вперед: 80 об/мин, время работы 1 мин.

                                — направление вращения, назад: 80 об/мин, время работы 1 мин.

                                — направление вращения, вперед: 150 об/мин, время работы 1,5 мин.

                                — направление вращения, назад: 150 об/мин, время работы 1,5 мин.

Программа 4: — направление вращения, вперед: 80 об/мин, время работы 1,5 мин.

                                — направление вращения, назад: 110 об/мин, время работы 1,5 мин.

                                 — направление вращения, вперед 110 об/мин, время работы 1,5 мин.

Програма 5: - напрямок обертання, вперед: 110 об/хв, час роботи 2 хв.

— напрямок обертання, тому: 110 об/хв, час роботи 2 хв.

Програма 6: — напрямок обертання, вперед: 130 об/хв, час роботи 2 хв.

— напрямок обертання, тому: 130 об/хв, час роботи 2 хв.

Зазначені в таблицях Об/хв ± 5% при напрузі в мережі 220 В.

Габаритні розміри:
Діаметр бака — 1200 мм
Висота бака — 750 мм
Висота медогонки з підставкою — 1110 мм
Ширина — 1400 мм

Необходимая ширина проема для заноса-выноса медогонки в  помещение в разобранном виде – не менее 1000 мм.
